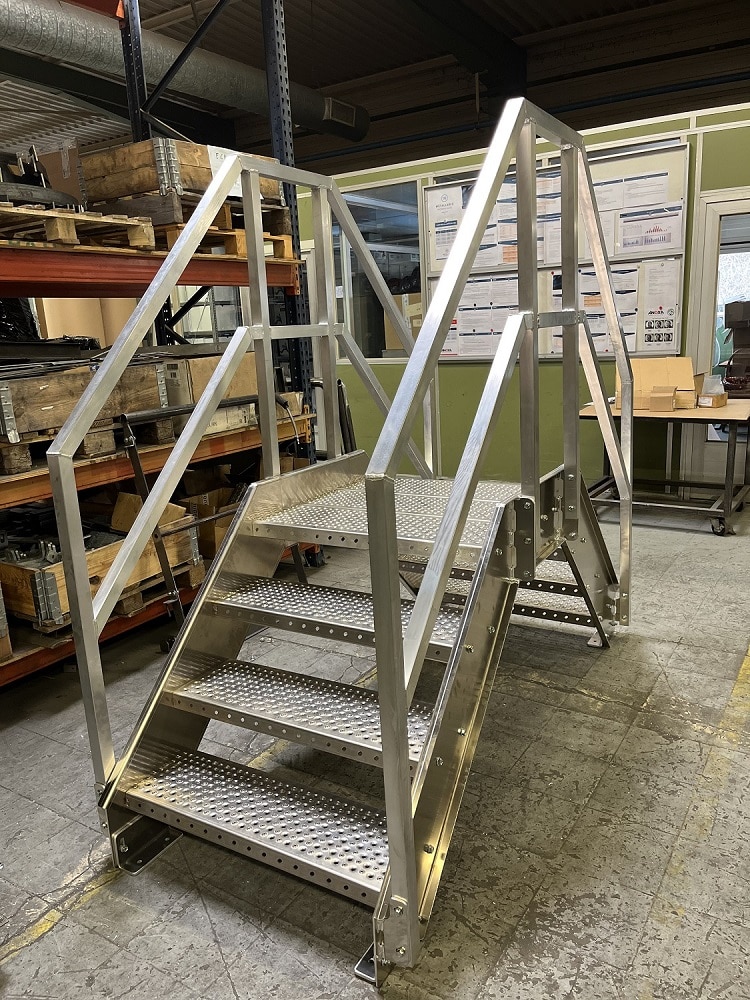

Certaines gaines, tuyauteries, lignes de production ou installations techniques ne peuvent pas être franchies avec un saut de loup standard. L’obstacle peut être trop large, présenter une forme particulière ou imposer des niveaux d’accès différents de chaque côté.
ANOXA conçoit alors un saut de loup industriel sur mesure, également appelé plateforme double accès ou passerelle de franchissement. Sa hauteur, son palier, ses escaliers, ses garde-corps et ses appuis sont adaptés à la géométrie de l’obstacle et aux contraintes d’installation tout en respectant les normes de sécurité NF E85 015 et NF EN ISO 14122-3
La structure peut être fabriquée en acier galvanisé, en aluminium, en inox 304L ou en inox 316L, avec une configuration symétrique, asymétrique, quart tournant ou à plusieurs accès.
La hauteur des accès, la longueur et la largeur du palier ainsi que l’orientation des escaliers sont définies à partir des dimensions réelles de l’obstacle et de l’espace disponible
Acier, aluminium ou inox
Le choix du matériau est réalisé selon l’environnement, les contraintes mécaniques, ’exposition extérieure et les éventuelles exigences sanitaires
ou anticorrosion
Les normes
Conformité aux normes de sécurité NF E85-015 et NF EN ISO 14122-3
Configurations complexes
Le saut de loup peut être conçu avec des accès asymétriques, une sortie latérale, un quart tournant, trois accès ou davantage afin de s’intégrer aux contraintes de circulation du site
Appuis étudiés selon le support
Les platines, pieds, plots ou dispositifs de répartition sont définis en fonction de la structure porteuse, des possibilités de fixation et des contraintes d’étanchéité
Accompagnement par notre BE
À partir de vos plans, photographies et relevés de cotes, nos équipes étudient
la géométrie du franchissement et conçoivent une solution adaptée à votre environnement
Notre Bureau d’Etude réalise l’étude technique et la mise en plan coté en 2D, DWG et plan 3D de vos sauts de loup sur mesure
CARACTÉRISTIQUES SAUT DE LOUP SUR MESURE
Matières
Acier galvanisé à chaud, aluminium brut, inox 304L ou inox 316L selon l’environnement.
Fixation
Platines à fixer ou à poser, plots, pieds de reprise et dispositifs de répartition des charges adaptés au support.
Suivant sa configuration, votre saut de loup peut être autoportant
Dimensions
Hauteur des accès, largeur de passage et dimensions du palier adaptées à la géométrie de l’obstacle.
Jusqu’à 25 marches en hauteur par volée
Largeur de marche (et palier) variable : de 600 à 1400 mm
Angle d’inclinaison variable de 30° à 45° (fabrication d’échelle à marches pour angle > 45°)
Palier Longueur et largeur définies selon l’encombrement à franchir et les distances de sécurité à respecter autour de l’équipement.
Options
Laquage RAL standard
Garde-corps sur mesure (dimensions, habillage tôle perforée…)
Portillon d’accès ou de sortie
Composants principaux
Montant de saut de loup robuste en tôle pliée
Garde corps composés de lisses, sous-lisses, plinthes, portillons et habillages personnalisables selon la configuration
Marches et paliers en caillebotis antidérapant, tôle larmée ou autre platelage étudié selon l’environnement et l’usage.
Structure assemblée par soudure et/ou boulonnage selon ses dimensions et les contraintes d’acheminement
Applications et configurations
Franchissement permanent et sécurisé d’un obstacle au moyen de deux ou plusieurs accès reliés par un palier.
Obstacle très large
Niveaux de départ différents
Saut de loup asymétrique
Trois accès ou plus
Implantation autour d’un convoyeur
Absence de support de fixation
Environnement agroalimentaire, chimique ou salin
Toiture avec contraintes d’étanchéité
Votre saut de loup sur mesure peut être :
Symétrique, asymétrique, quart tournant, sortie latérale ou multi-accès selon les contraintes du site.
Aide au dimensionnement
Pour étudier votre projet, plusieurs mesures sont nécessaires afin de définir les escaliers, le palier et les systèmes d’appui.
la hauteur maximale de l’obstacle
la largeur totale à franchir
les niveaux de départ et d’arrivée de chaque côté
l’espace disponible pour implanter les accès
la largeur de passage souhaitée
la nature des supports et les possibilités de fixation
la présence de murs, gaines ou équipements voisins
les contraintes d’étanchéité ou de circulation
Des plans, photographies et croquis cotés permettent à notre bureau d’études
de mieux comprendre l’environnement et de proposer une configuration adaptée.
ZOOM
NOS PALIERS EN CAILLEBOTIS ANTIDÉRAPANTS
Tous nos paliers et platelages extérieurs sont ajourés pour permettre l’évacuation de substances
DEVIS RAPIDE SAUT DE LOUP SUR MESURE
Besoin d'un prix rapidement ? Notre équipe commerciale experte et réactive vous répond sous 24h pour toutes vos demandes de devis ou conseils techniques sur nos solutions de sauts de loup sur mesure
Un saut de loup sur mesure est recommandé lorsque les dimensions, la géométrie de l’obstacle ou les contraintes du site ne permettent pas d’utiliser une configuration standard.
Une conception spécifique peut notamment être nécessaire pour :
franchir un obstacle particulièrement large ou haut ;
relier deux niveaux de départ et d’arrivée différents ;
réaliser une configuration asymétrique ;
prévoir trois accès ou davantage ;
contourner ou franchir un convoyeur ou une ligne de production ;
s’adapter à des possibilités de fixation limitées ;
répondre à des contraintes particulières d’étanchéité ou d’environnement.
Le bureau d’études ANOXA définit alors la configuration du saut de loup en fonction de l’obstacle, des circulations et des conditions d’installation.
Oui. Un saut de loup asymétrique peut être étudié lorsque les niveaux de départ et d’arrivée ne sont pas identiques.
La hauteur et le nombre de marches de chaque accès sont alors adaptés séparément, tout comme la position et les dimensions du palier de franchissement.
Cette configuration est notamment utile sur les toitures présentant des différences de niveau ou lorsque l’environnement disponible n’est pas identique de part et d’autre de l’obstacle.
Oui. Le saut de loup sur mesure peut être conçu pour permettre aux opérateurs de franchir un convoyeur, une ligne de production ou un équipement industriel tout en maintenant un cheminement sécurisé.
La longueur du palier, les hauteurs d’accès et l’implantation des escaliers sont définies en fonction de l’encombrement de l’équipement et des zones de circulation disponibles.
Des configurations particulières, comme un quart tournant ou plusieurs accès, peuvent également être étudiées pour intégrer la plateforme dans un environnement industriel contraint.
Le choix du matériau dépend principalement de l’environnement d’installation, des contraintes mécaniques et des exigences de résistance à la corrosion.
Acier galvanisé : adapté aux installations industrielles nécessitant une structure robuste et durable.
Aluminium : privilégié lorsque la légèreté de la structure et la résistance à la corrosion sont recherchées.
Inox 304L ou 316L : recommandé pour certains environnements exigeants, notamment agroalimentaires, chimiques, humides ou fortement exposés à la corrosion.
Le bureau d’études ANOXA peut vous orienter vers le matériau le plus adapté aux contraintes de votre projet.

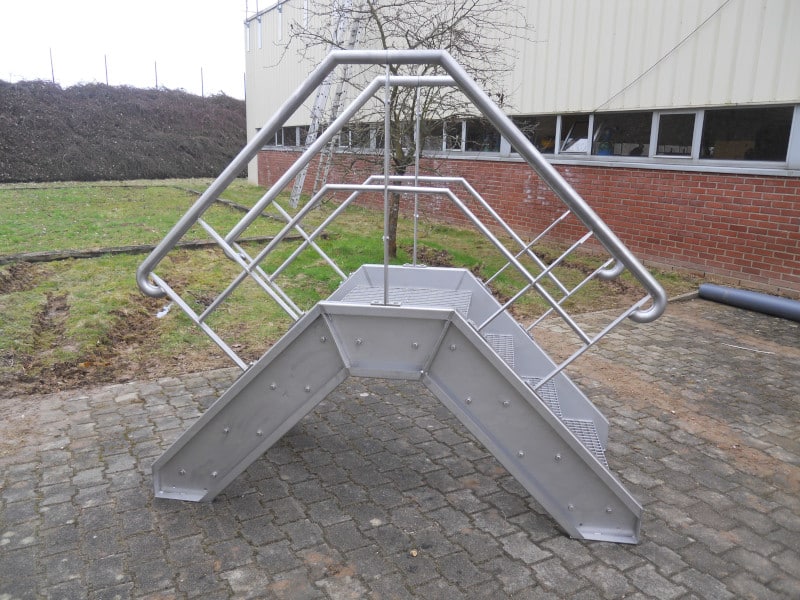

Saut de loup standard acier galvanisé pour vos franchissements d’obstacles. Certifié NF EN 1090 et conforme à la norme NF E 85 015. Hauteur de 2 à 15 marches, palier jusqu’à 3000mm, largeur 800, 900 ou 1000mm. Livraison 24 à 72h, configurateur en ligne. Découvrez nos 4 modèles d’escalier double accès
