Domaine d’application
Échelles fixes métalliques solidaires des installations utilisées par le personnel de maintenance, d’exécution et d’exploitation.
Cette norme concerne les bâtiments industriels, les installations industrielles (hors pylônes et mâts ou installations de mêmes natures), ainsi que les locaux et terrasses techniques.

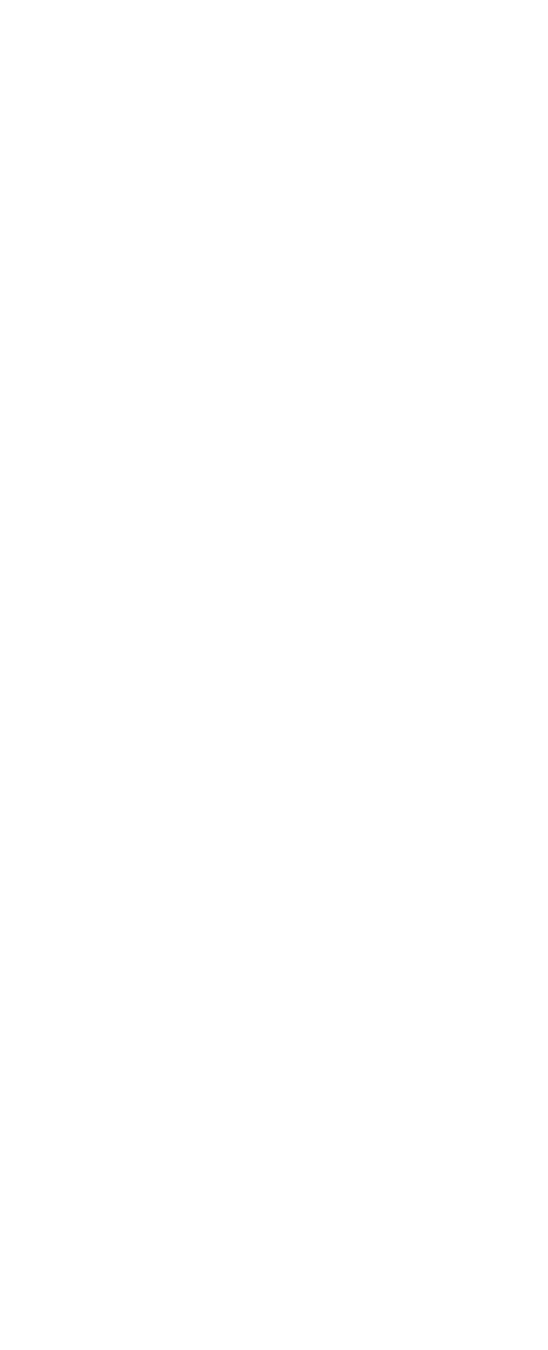

Échelle :
- Hauteur à franchir inférieur à 8m (8000 mm) -> Possibilité d’avoir une simple volée
- Hauteur à franchir supérieur à 8m (8000 mm) -> Échelle avec plusieurs volées et des changements de volée tous les 6m (6000 mm)
- Si l’environnement ne permet pas de changement de volée, (conduits, tuyaux, …), des paliers escamotables sont tolérés
- L’espacement entre les échelons doit être compris entre 225 mm et 300 mm
- La distance verticale entre l’aire inférieure ou le sol et le premier échelon ne doit pas dépasser 300 mm.
- Les échelons doivent être antidérapants
- La largeur de l’échelle entre 2 montants doit être comprise entre 400 mm et 600 mm
- Angle d’inclinaison de l’échelle fixe : 75° à 90°
La crinoline :
- Une crinoline est obligatoire à partir d’une hauteur à franchir de 3 m (3000 mm)
- Le départ de la crinoline doit se trouver à une hauteur entre 2200 et 3000 mm du sol.
- Le diamètre de la crinoline doit être compris entre 650 et 800 mm.
- La distance entre deux cerceaux de la crinoline ne doit pas dépasser 1500 mm.
- Le filant doit être fixé sur la face interne de l’arceau
Sortie (aire d’arrivée) :
- Si HAF > 3000 mm, la crinoline doit dépasser de 1100 mm minimum du niveau d’arrivée (Pour sortie de face et latérale)
- Le portillon est obligatoire et doit se fermer automatiquement et permettre une ouverture facile
- Le portillon doit être installé en retrait par rapport au plan de l’échelle et l’ouverture ne doit pas se faire vers l’orifice d’accès.
- Une marche palière ou un palier de sortie est obligatoire afin de pouvoir poser le pied et combler le vide entre l’échelle et l’aire d’arrivée.
- Des mains courantes doivent assurer la continuité entre les montants de l’échelle et la lisse du garde-corps de l’aire d’arrivée.
Fixations :
- Dimensions des pattes de fixation à choisir de sorte que la distance entre le mur et l’échelle soit supérieure à 200 mm.
- Hauteur entre pattes de fixation : 2500 mm max
- La résistance des fixations des échelles doit être calculée en prenant en compte une force verticale de 300 DaN par montant répartie sur 4 fixations au maximum.
Palier :
- Le platelage des paliers ou marches doit être ajouré pour favoriser l’évacuation de substances (neige, pluie…).
Condamnation d’accès :
- En fonction du degré de protection exigé
- Les prescriptions applicables aux portes de condamnation se retrouve dans la norme NF E85-012
